色母粒知識——必知常識

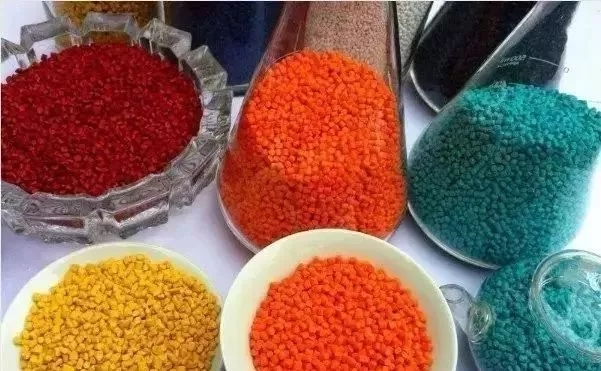

一、什么是色母？
色母又名色種，色母（ColorMasterBatch）是一種新型高分子材料專用著色劑，亦稱顏料制備物（PigmentPreparation）。它由顏料或染料、載體和添加劑三種基本要素所組成，是把超常量的顏料或染料均勻地載附于樹脂之中而得到的聚集體，可稱顏料濃縮物（PigmentConcentration），所以他的著色力高于顏料本身。簡單一點說色母是一種把超常量的顏料或染料均勻載附于樹脂之中而制得的聚集體。
二、色母的基本成分有哪些？
色母的基本成分為：
1.顏料或染料
顏料又分為有機顏料與無機顏料
常用的有機顏料有：酞菁紅、酞菁藍(lán)、酞菁綠、耐曬大紅、大分子紅、大分子黃、永固黃、永固紫、偶氮紅等
常用的無機顏料有：鎘紅、鎘黃、鈦白粉、炭黑、氧化鐵紅、氧化鐵黃等
2.載體
載體是色母粒的基體。專用色母一般選擇與制品樹脂相同的樹脂作為載體，兩者的相容性最好，但同時也要考慮載體的流動性。
3.分散劑
促使顏料均勻分散并不再凝聚，分散劑的熔點應(yīng)比樹脂低，與樹脂有良好的相容性，和顏料有較好的親和力。最常用的分散劑為：聚乙烯低分子蠟、硬脂酸鹽。
4.添加劑
如阻燃、增亮、抗菌、抗靜電、抗氧化等品種，除非客戶提出要求，一般情況下色母中并不含有上述添加劑。
三、色母分哪些品種和等級？
色母的分類方法常用的有以下幾種：
按載體分類：如PE色母、PP色母、ABS色母、PVC色母、EVA色母等
按用途分類：如注射色母、吹塑色母、紡絲色母等
各品種又可分為不同的等級，如：
1.高級注射色母：
用于化妝品包裝盒、玩具、電器外殼及其它高級制品。
2.普通注射色母：
用于一般日用塑料制品、工業(yè)容器等。
3.高級吹膜色母：
用于超薄制品的吹塑著色。
4.普通吹膜色母：
用于一般包裝袋、編織袋的吹塑著色。
5.紡絲色母：
用于紡織纖維紡絲著色，色母顏料顆粒細(xì)，濃度高，著色力強，耐熱、耐光性好。
6.低級色母：
用于制造對顏色品質(zhì)要求不高的低級產(chǎn)品，如垃圾桶、低級容器等。
7.專用色母：
是根據(jù)用戶指定的用于制品的塑料品種，選用相同的塑料作為載體所制造的色母。如PP色母、ABS色母分別選用PP、ABS作為載體。
通用色母：也用某種樹脂（往往是低熔點的PE）作為載體，但它可以適用于除其載體樹脂之外的其它樹脂的著色。
8.通用色母：
通用色母相對來說比較簡單方便，但缺點較多，建議用戶選用專用色母。
專用色母的耐熱等級一般是與用于制品的塑料相適應(yīng)的，在正常溫度下，可以放心使用。唯在下述情況下會引起不同程度的變色，一是溫度超出了正常范圍，一是停機時間過長。
9.色母著色與造粒著色相比具有以下優(yōu)點:
9.1.著色和制品加工一次完成，避免造粒著色對塑料的加熱過程，對保護塑料制品的品質(zhì)有好處。
9.2.使塑料制品的生產(chǎn)工藝最簡化。
9.3.可節(jié)省大量電能。
四、為什么要使用色母？
使用色母具有以下優(yōu)點：
1.使顏料在制品中具有更好的分散性：
色母是把超常量的顏料均勻載附于樹脂之中而制得的聚集體。
色母生產(chǎn)過程中須對顏料進行細(xì)化處理，以提高顏料的分散性和著色力。專用色母的載體與制品的塑料品種相同，具有良好的匹配性，加熱熔融后顏料顆粒能很好地分散于制品塑料中。
2.有利于保持顏料的化學(xué)穩(wěn)定性：
直接使用顏料的話，由于在貯存和使用過程中顏料直接接觸空氣，顏料會發(fā)生吸水、氧化等現(xiàn)象，而做成色母后，由于樹脂載體將顏料和空氣、水分隔離，可以使顏料的品質(zhì)長期不變。
3.保證制品顏色的穩(wěn)定：
色母顆粒與樹脂顆粒相近，在計量上更方便準(zhǔn)確，混合時不會粘附于容器上，與樹脂的混合也較均勻，因此可以保證添加量的穩(wěn)定，從而保證制品顏色的穩(wěn)定。
4.保護操作人員的健康：
顏料一般是粉狀，添加和混合時容易飛揚，被人體吸入后將影響操作人員的健康。
5.保持環(huán)境的潔凈，不沾污器皿：
6.工序簡單，轉(zhuǎn)色容易，節(jié)省時間和原材料：
由于顏料在貯存和使用過程中直接接觸空氣，于是會發(fā)生吸潮、氧化、結(jié)團等現(xiàn)象，直接使用會在塑膠產(chǎn)品表面出現(xiàn)色點，色相發(fā)暗、顏色容易褪變，并且在混合時造成塵土飛揚，影響操作人員的健康。而色母粒在生產(chǎn)過程中經(jīng)過機械加工，對顏料進行了細(xì)化處理，把顏料和樹脂載體、分散劑充分混煉，使顏料與空氣、水分隔離，從而增強了顏料的耐候性、提高了顏料的分散性和著色力，色相光亮。由于色母粒與樹脂顆粒形狀相近，所以在計量上更方便準(zhǔn)確，混合時不會粘附于容器上，因此節(jié)省了清潔容器和機器的時間以及清機所用的原材料。
五、使用色母的注意事項：
1、怎樣使用色母？
色母的使用非常簡單，只需按規(guī)定的配比與樹脂顆�；旌希止ぐ韬图纯�。
在設(shè)備的操作中應(yīng)注意以下問題：
1.1.注塑機或擠出機混煉腔一般有多個溫度區(qū)域,其中靠近落料口的那段溫度應(yīng)略高一些,這是為了使色母進入混煉腔后迅速熔化,與塑料樹脂盡快混合均勻,這樣有利于色母顏料在制品中處于良好分散狀態(tài)。
1.2.將注塑機適當(dāng)施加背壓,這樣可以提高螺桿的混煉效果,有利顏料的分散,施加背壓的副作用是使注塑速度有所放慢。
1.3.將擠出機的模頭溫度適當(dāng)提高，可以增加制品的光亮度。
2、怎樣確定色母的使用比例？
確定色母使用比例的依據(jù),是要獲得滿意的著色效果。只要制品表面色調(diào)均勻，沒有條紋和斑點，就可以認(rèn)可。七色鹿色母的使用比例可按下文選用：
1:100除非設(shè)備的混煉性非常好，否則容易出現(xiàn)顏料分散不均勻的現(xiàn)象，一般不建議客戶使用這一比例。
但是，一些客戶因價格壓力，特別希望使用這一比例的色母，為客戶著想，也較多地生產(chǎn)這樣低比例的濃縮色母，而且顏料的分散性一般也能達(dá)到要求。
1:50用于著色要求一般的塑料制品，PE、PP色母較多使用這一比例
1:33--1:25用于著色要求較高的PO類制品,著色要求較低或一般的ABS制品
1:20用于高級塑料制品,包括PO、ABS，可廣泛用于注塑、吹塑、紡絲等工藝
1:20以上一般用于高級化妝品容器著色，較多地用于小型注塑機
3、如何計算色母的使用成本？
計算色母著色的成本時應(yīng)扣除色母本身的重量。
舉例如下:100公斤塑料樹脂中加入2公斤色母，這時候總重量已經(jīng)為102公斤，假設(shè)樹脂價格為10元/公斤，色母價格為20元/公斤，
則102公斤塑料制品中因使用色母而增加的成本為：
2公斤×（20元/公斤-10元/公斤）=20元
換算成每100公斤塑料制品中因使用色母而增加的成本為：
20元/102公斤×100公斤=19.61元
4、使用色母會增加產(chǎn)品成本嗎？
多數(shù)情況下是這樣的。但在有些情況下，使用色母著色反而比使用色粉著色經(jīng)濟，原因是配色師可以通過幾種較低價格顏料的組合來達(dá)到較高價格顏料的著色效果。
還要考慮以下兩種現(xiàn)象：
（1）在很多情況下，塑料制品廠家在用色粉配色時選用的顏料并不是最經(jīng)濟的，而由于對顏料不夠熟悉，配色時反復(fù)試驗，造成人力和材料的浪費則非常普遍。使用色母則不存在這個問題。
（2）用色母著色的產(chǎn)品和用色粉著色的產(chǎn)品其檔次是完全不一樣的，其售價也要高出一些，高出的售價往往高于使用色母所增加的成本，所以色母反而能創(chuàng)造"利潤"。從這個角度講，在有些情況下，使用色母著色比使用色粉著色要來得"經(jīng)濟"。
5、色母在使用前需要烘干嗎？
色母一般情況下不需要烘干，可以直接使用，但是，ABS和NY色母除外，它們應(yīng)按常規(guī)工藝進行烘干。
色母的保存期限有多長？
色母可以長期保存。
色母中的顏料分散固定于載體樹脂中，處于封閉狀態(tài)，即使長期貯存其品質(zhì)也不會變化。但應(yīng)當(dāng)貯存于干燥、陰涼的環(huán)境中
6、可不可以用幾種不同的色母配制顏色？
可以用幾種色母為小用量客戶配制特定的顏色，但在沒有公司技術(shù)人員指導(dǎo)的情況下，客戶不可自作主張將幾種色母配合使用，更不可將不同公司生產(chǎn)的色母混合使用，以免不相容而造成損失。
使用色母會影響產(chǎn)品的其它性能嗎？
有些顏料對制品的阻燃效果有影響。使用于阻燃產(chǎn)品時，應(yīng)向色母生產(chǎn)廠家指出。
模具對色母的使用有無影響？
為了充分顯示色母的著色效果，模具必須具有相應(yīng)的品質(zhì)，尤其是表面必須十分光潔。
六、色母的常見缺陷
1、在陽光照射下，制品中有條紋狀的顏料帶
這個問題需從塑料物理機械性能和塑料成型工藝兩個方面考慮：
1.1注塑設(shè)備的溫度沒有控制好，色母進入混煉腔后不能與樹脂充分混合。
1.2注塑機沒有加一定的背壓，螺桿的混煉效果不好。
1.3色母的分散性不好或樹脂塑化不好。
工藝方面可作如下調(diào)試：1.將混煉腔靠落料口部分的溫度稍加提高2.給注塑機施加一定背壓。
如經(jīng)以上調(diào)試仍不見好,則可能是色母、樹脂的分散性或匹配問題，應(yīng)與色母粒制造廠商聯(lián)系解決。
2、使用某種色母后，制品顯得較易破裂
這可能是由于生產(chǎn)廠家所選用的分散劑或助劑質(zhì)量不好造成的擴散互溶不良，影響制品的物理機械性能。
3、按色母說明書上的比例使用后，顏色過深（過淺）
這個問題雖然簡單，
卻存在著很多可能性，具體為：
3.1.色母未經(jīng)認(rèn)真試色，顏料過少或過多
3.2.使用時計量不準(zhǔn)確，國內(nèi)企業(yè)尤其是中小企業(yè)隨意計量的現(xiàn)象大量存在
3.3.色母與樹脂的匹配存在問題，這可能是色母的載體選擇不當(dāng)，也可能是廠家隨意改變樹脂品種
3.4.機器溫度不當(dāng)，色母在機器中停留時間過長
處理程序：首先檢查樹脂品種是否與色母匹配、計量是否準(zhǔn)確，其次調(diào)整機器溫度或轉(zhuǎn)速，如仍存在問題應(yīng)向色母粒生產(chǎn)廠家聯(lián)系。
4、同樣的色母、樹脂和配方，不同的注塑機注出的產(chǎn)品為何顏色有深淺？
這往往是注塑機的原因引起的。不同的注塑機因制造、使用時間或保養(yǎng)狀況的不同，造成機械狀態(tài)的差別，特別是加熱原件與料筒的緊貼程度的差別，使色母在料筒里的分散狀態(tài)也不一樣,上述現(xiàn)象就會出現(xiàn)。
5、換另一種牌子的樹脂后，同樣的色母和配方，顏色卻發(fā)生了變化，這是為什么？
不同牌號的樹脂其密度和熔融指數(shù)會有差別，因此樹脂的性能會有差別，與色母的相容性也會有差別，從而發(fā)生顏色變化，一般說來，只要其密度和熔融指數(shù)相差不大，那么顏色的差別也不會太大，可以通過調(diào)整色母的用量來較正顏色。
6、色母在儲存過程中發(fā)生顏料遷移現(xiàn)象是否會影響制品的質(zhì)量？
有些色母的顏料含量（或染料）很高，在這種情況下，發(fā)生遷移現(xiàn)象屬于正常。尤其是加入染料的色母，會發(fā)生嚴(yán)重的遷移現(xiàn)象。但這不影響制品的質(zhì)量，因為色母注射成制品后，顏料在制品中處于正常的顯色濃度。
7、為什么有的注射制品光澤不好？
有以下多種可能:
7.1.注塑機的噴嘴溫度過低
7.2.注塑機的模具光潔度不好
7.3.制品成型周期過長
7.4.色母中所含鈦白粉過多
7.5.色母的分散不好
8、一段時間后，有的塑料制品的會發(fā)生褪色現(xiàn)象。
生產(chǎn)廠家所采用基本顏料質(zhì)量不好，發(fā)生漂移現(xiàn)象。
9、為什么ABS色母特別容易出現(xiàn)色差異？
各國生產(chǎn)的不同牌號ABS色差較大，即使同一牌號的ABS，每批批號也可能存在色差，使用色母著色后當(dāng)然也會出現(xiàn)色差。這是由于ABS的特性引起的，在國際上還沒有徹底的解決辦法。但是，這種色差一般是不嚴(yán)重的。
用戶在使用ABS色母時，必須注意ABS的這一特性。
七、附錄：顏料的性能
1、耐熱性
PVC、PE的顏料耐溫160-180攝氏度
ABS、PS的顏料耐溫250-280攝氏度
PP、PA、PET的顏料耐溫280度以上
一般要求顏料的耐熱時間為4-10分鐘，通常，使用溫度越高，耐熱時間越短。酞青藍(lán)顏料耐溫325攝氏度，10分鐘變色
2、遷移性
顏料的耐遷移性是指：著色塑料制品與其他固、液、氣等狀態(tài)，物質(zhì)長期接觸或者在某種特定環(huán)境下工作，有可能和上述物質(zhì)發(fā)生物理和化學(xué)作用，表現(xiàn)為顏料從塑料內(nèi)部遷移到制品的自由表面上，或遷移到相鄰的塑料或溶劑中。
耐遷移性評級標(biāo)準(zhǔn)
1級2級3級4級5級
嚴(yán)重遷移顯著遷移有遷移輕微遷移無遷移
3、無機顏料大部分具有良好的耐光性。
4、耐候性是指顏料在大自然的條件下的顏色穩(wěn)定性。
5、鈦白粉分為：銳鈦型（A）鈦白粉金紅石型（R）鈦白粉
鈦白粉可提高遮蓋力，耐候性，抗褪色性等~~~
鈦白粉濃度低時，PP的白度隨其含量的增加速度提高，當(dāng)濃度超過1.5%時，白度不再上升，從1%-8%，白度緊提高2.8%，這說明超出一定濃度范圍后，增加鈦白粉用量并不能提高白度。為了進一步提高白度，可采用熒光增白劑，只用很少量的熒光增白劑即可顯著提高鈦白粉的著色力。
二氧化鈦，別名：鈦白粉
鈦白粉可使塑料有效地散射可見光而賦予白度、亮度、不透明度。
PP\\ABS中鈦白粉濃度為1%；PVC中為4%；隨著鈦白粉用量的增加，其遮蓋力逐漸提高，當(dāng)濃度大于8%時趨于平衡。
一般情況下，鈦白粉顆粒越細(xì)，其著色力越高，遮蓋力越強。
6、鎘黃著色力較強，耐光、耐候性優(yōu)良，不遷移、不滲色
（有※顏料）。本品可作為塑料的黃色著色劑，其顏色鮮艷，耐光性、耐熱性優(yōu)良、耐溶劑性、耐水性和耐堿性亦好，但不耐酸、著色、遮蓋力不太高。
7、群青有增白和調(diào)色的作用，它能清除白色制品中的黃色色光。
添加色母粒后出現(xiàn)問題怎么辦
一、在陽光照射下，制品中有條紋狀的顏料帶
從塑料物理機械性能和塑料成型工藝兩個方面考慮：
1. 注塑設(shè)備的溫度沒有控制好，色母進入混煉腔后不能與樹脂充分混合。
2. 注塑機沒有加一定的背壓，螺桿的混煉效果不好。
3. 色母的分散性不好或樹脂塑化不好。
工藝方面可作如下調(diào)試：
1. 將混煉腔靠落料口部分的溫度稍加提高；
2. 給注塑機施加一定背壓。
如經(jīng)以上調(diào)試仍不見好，則可能是色母、樹脂的分散性或匹配問題，應(yīng)與色母粒制造廠商聯(lián)系解決。
二、使用某種色母后，制品顯得較易破裂
這可能是由于生產(chǎn)廠家所選用的分散劑或助劑質(zhì)量不好造成的擴散互溶不良，影響制品的物理機械性能。
三、同樣的色母、樹脂和配方，不同的注塑機注出的產(chǎn)品顏色有深淺
這往往是注塑機的原因引起的。不同的注塑機因制造、使用時間或保養(yǎng)狀況的不同，造成機械狀態(tài)的差別，特別是加熱原件與料筒的緊貼程度的差別，使色母在料筒里的分散狀態(tài)也不一樣,上述現(xiàn)象就會出現(xiàn)。
四、換另一種牌子的樹脂后，同樣的色母和配方，顏色卻發(fā)生了變化
不同牌號的樹脂其密度和熔融指數(shù)會有差別，因此樹脂的性能會有差別，與色母的兼容性也會有差別，從而發(fā)生顏色變化，一般說來，只要其密度和熔融指數(shù)相差不大，那么顏色的差別也不會太大，可以通過調(diào)整色母的用量來較正顏色。
五、色母在儲存過程中發(fā)生顏料遷移現(xiàn)象，是否會影響制品的質(zhì)量？
有些色母的顏料含量（或染料）很高，在這種情況下，發(fā)生遷移現(xiàn)象屬于正常。尤其是加入染料的色母，會發(fā)生嚴(yán)重的遷移現(xiàn)象。但這不影響制品的質(zhì)量，因為色母注射成制品后，顏料在制品中處于正常的顯色濃度。
六、有的注射制品光澤不好
有以下多種可能：
1、注塑機的噴嘴溫度過低
2、注塑機的模具光潔度不好
3、制品成型周期過長
4、色母中所含鈦白粉過多
5、色母的分散不好
七、ABS色母特別容易出現(xiàn)色差
各國生產(chǎn)的不同牌號ABS色差較大，即使同一牌號的ABS，每批批號也可能存在色差，使用色母著色后當(dāng)然也會出現(xiàn)色差。這是由于ABS的特性引起的，在國際上還沒有徹底的解決辦法。但是，這種色差一般是不嚴(yán)重的。用戶在使用ABS色母時，必須注意ABS的這一特性。
八、按色母說明書上的比例使用后，顏色過深（過淺）
這個問題雖然簡單，卻存在著很多可能性，具體為：
1. 色母未經(jīng)認(rèn)真試色，顏料過少或過多
2. 使用時計量不準(zhǔn)確，國內(nèi)企業(yè)尤其是中小企業(yè)隨意計量的現(xiàn)象大量存在
3. 色母與樹脂的匹配存在問題，這可能是色母的載體選擇不當(dāng)，也可能是廠家隨意改變樹脂品種
4. 機器溫度不當(dāng)，色母在機器中停留時間過長。
處理程序：首先檢查樹脂品種是否與色母匹配、計量是否準(zhǔn)確，其次調(diào)整機器溫度或轉(zhuǎn)速，如仍存在問題應(yīng)向色母粒生產(chǎn)廠家聯(lián)系。
九、塑料配色制品發(fā)生褪色
塑料著色制品受多種因素影響會發(fā)生褪色。塑料著色制品的褪色與色粉的耐光性、抗氧性、耐熱性、耐酸堿性以及所用樹脂的特性有關(guān)。下面是對塑料著色發(fā)生褪色因素的詳細(xì)分析：
1. 著色劑的耐光性
著色劑的耐光性直接影響制品的褪色，受強光照射的室外制品，所用著色劑的耐光（耐曬）等級要求是一個重要指標(biāo)，耐光等級差，制品在使用中會很快褪色。耐候制品選用的耐光等級應(yīng)不低于六級，最好選用七、八級，室內(nèi)制品可選四、五級。
載體樹脂的耐光性能對顏色的變化也有較大影響，紫外線引發(fā)的樹脂照射后其分子結(jié)構(gòu)發(fā)生變化出現(xiàn)褪色。在母料中加入紫外線吸收劑等光穩(wěn)定劑，可提高著色劑和著色塑料制品的耐光性能。
2. 耐熱性
顏料的熱穩(wěn)定性是指在加工溫度下顏料熱失重、變色、褪色的程度。無機顏料的成份為金屬氧化物、鹽類，熱穩(wěn)定性好，耐熱性能高。而有機化合物的顏料則在一定溫度下會發(fā)生分子結(jié)構(gòu)的變化和少量分解。特別是PP、PA、PET制品，加工溫度在280℃以上，在選著色劑時一方面要注重顏料的耐熱度，一方面要考慮顏料的耐熱時間，通常要求耐熱時間為4-10min。
3. 抗氧化性
某些有機顏料在氧化后發(fā)生大分子的降解或發(fā)生其他變化而逐漸褪色，此過程一是加工中的高溫氧化，二是遇強氧化劑(如鉻黃中的鉻酸根)發(fā)生的氧化。色淀、偶氮顏料與鉻黃混合使用后，紅色會逐漸減退。
4. 耐酸堿性
著色塑料制品的褪色和著色劑的耐化學(xué)品性(耐酸堿性、耐氧化還原性)有關(guān)。如鉬鉻紅耐稀酸，但對堿敏感，鎘黃不耐酸，這二種顏料和酚醛樹脂對某些著色劑起強還原作用，嚴(yán)重影響著色劑的耐熱性、耐候性并發(fā)生褪色。
針對塑料著色制品的褪色，應(yīng)根據(jù)塑料制品的加工條件和使用要求，對所需顏料、染料、表面活性劑、分散劑、載體樹脂和防老化助劑的上述性能進行綜合評定后才可選用。
公司：上海帝潤化工有限公司，專業(yè)的 塑料潤滑劑 供應(yīng)商。技術(shù)咨詢熱線：021-52683036
- 上一篇：玻纖增強尼龍常見的注塑缺陷及解決方案 2022/6/27
- 下一篇：一文讀懂木塑（WPC） 2022/6/27
